電縫黒鋼管のサプライヤーとして、「電縫黒鋼管は簡単に曲げられますか?」という質問をよく受けます。これは、特にプロジェクトにおいて鋼管の柔軟性と適応性に依存している業界にとって、重要な調査です。このブログ記事では、電縫黒鋼管の曲げ性に影響を与える要因、曲げ加工、およびその用途について詳しく説明します。
電縫黒鋼管を理解する
ERW (電気抵抗溶接) 黒色鋼管は、鋼板を圧延し、電流を使用して端を溶接することによって製造される炭素鋼鋼管の一種です。 「黒色」という用語は、パイプの表面にある黒っぽい鱗状の酸化鉄コーティングを指します。これは製造プロセスの副産物です。

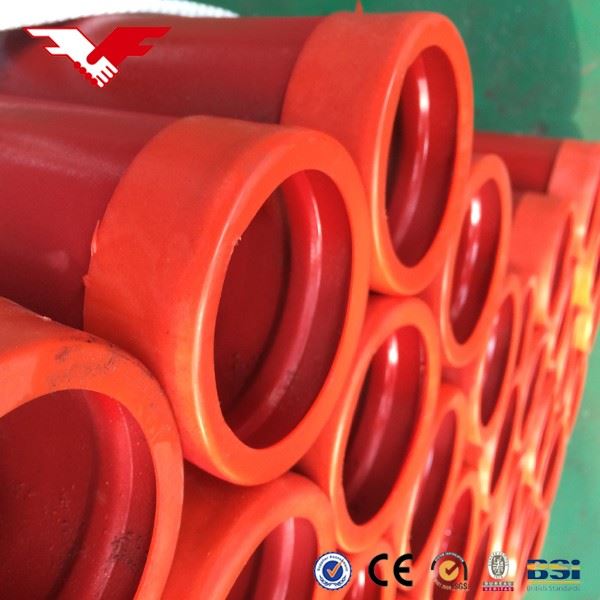

このタイプのパイプは、その強度、耐久性、コスト効率により、さまざまな業界で広く使用されています。給水システム、ガスパイプライン、消火パイプ、 そして鋼製消火用スプリンクラーパイプ。のAstm A53 Gr B erw 炭素鋼鋼管は ERW 黒鋼管のよく知られた規格であり、優れた機械的特性を備え、多くの汎用用途に適しています。
曲げ性に影響を与える要因
ERW黒鋼管の曲げ性は、単純に「はい」か「いいえ」で答えられるものではありません。いくつかの要因が関係します。
1. 肉厚
一般に、壁が厚いパイプは、壁が薄いパイプに比べて曲げるのが難しくなります。パイプを曲げると、曲げ部分の外面は伸ばされ、内面は圧縮されます。壁が厚いほど、亀裂やその他の欠陥を引き起こさずに変形するには、より大きな力が必要になります。たとえば、壁厚が 1/8 インチのパイプは、壁厚が 1/4 インチのパイプよりも曲げやすい場合があります。
2. パイプ径
パイプの直径が大きくなると、曲げプロセス中にさらに多くの課題が生じます。直径が大きいほど、曲げの内側表面と外側表面の間の距離が大きくなり、伸長と圧縮の量の差が大きくなります。その結果、直径が大きいパイプは、曲げ中に楕円形 (円形からの逸脱) が発生する可能性が高くなります。
3. 材料構成
ERW黒鋼管に使用される鋼の化学組成は、その曲げ性に影響します。炭素含有量が高い鋼は一般に硬く、延性が低いため、曲げにくくなります。対照的に、炭素含有量が低く、マンガンなどの特定の合金元素を添加した鋼は、パイプの延性を向上させ、より曲げやすくすることができます。
4. 溶接品質
ERW パイプは溶接されるため、溶接の品質は非常に重要です。溶接が適切に行われ、欠陥が最小限に抑えられていれば、パイプの曲げ性に大きな影響を与えることはありません。ただし、溶接の品質が低いと弱点として機能し、曲げ時に亀裂が発生するリスクが高まります。
曲げ加工
ERW 黒鋼管を曲げる方法はいくつかありますが、それぞれに独自の利点と制限があります。
1. 冷間曲げ
冷間曲げは、パイプを室温で曲げる一般的な方法です。このプロセスは、比較的直径が小さく壁が薄いパイプに適しています。マンドレル曲げやマンドレルなし曲げなど、さまざまな冷間曲げ技術があります。
- マンドレル曲げ: 曲げプロセス中にパイプ内にマンドレルが挿入され、パイプの内壁をサポートします。これにより、しわや楕円形が防止され、よりスムーズで正確な曲げが可能になります。自動車の排気システムなど、高品質の曲げが必要な用途によく使用されます。
- マンドレルなし曲げ：マンドレルを使用しない方法です。これはより簡単でコスト効率が高くなりますが、特に直径の大きいパイプの場合、ある程度の楕円形やしわが生じる可能性があります。
2. 熱間曲げ
熱間曲げでは、曲げる前にパイプを特定の温度範囲 (通常は約 1,000 ～ 1,200°F) に加熱します。パイプを加熱すると降伏強度が低下し、延性が増し、曲げやすくなります。この方法は、肉厚で直径の大きいパイプに適しています。ただし、パイプを均一に加熱し、正しく曲げるためには、専門の機器と熟練したオペレーターが必要です。熱間曲げの後、パイプは機械的特性を回復するために熱処理プロセスを受ける必要がある場合があります。
電縫黒鋼管曲げ鋼管の用途
曲げ電縫黒色鋼管は、幅広い用途で使用されます。
1. 配管および空調システム
配管システムでは、障害物を避けてさまざまなコンポーネントを接続するために、曲がったパイプが使用されます。 HVAC (暖房、換気、空調) システムでは、エアダクトと冷媒ラインの配線に曲げパイプが不可欠です。
2. 構造用途
建設では、曲げられた電縫黒鋼管は、湾曲した柱や梁などの構造要素として使用できます。必要な強度とサポートを提供しながら、建物に美的魅力を加えることができます。
3. 産業機械
油圧システムや化学処理プラントなど、多くの産業機械では流体の移送に曲がったパイプが使用されています。パイプを曲げることができるため、ルーティングをカスタマイズしたり、機械内のスペースを効率的に使用したりできます。
結論
では、電縫黒鋼管は簡単に曲げることができるのでしょうか？それは壁の厚さ、パイプの直径、材料の組成、溶接の品質などの複数の要因によって決まります。適切な設備、技術、専門知識があれば、プロジェクトのさまざまな要件に合わせて電縫黒鋼管を曲げることができます。
プロジェクトに ERW 黒鋼管が必要な場合は、真っ直ぐなパイプが必要な場合でも、事前に曲げられたパイプが必要な場合でも、私がお手伝いします。当社は業界規格に準拠した高品質の電縫黒鋼管を提供しています。当社には、適切なパイプの選択をサポートし、必要に応じて曲げプロセスに関するガイダンスを提供するための知識と経験があります。調達についての話し合いを開始し、お客様の特定のニーズに最適なソリューションを見つけるには、お問い合わせください。
参考文献
- ASME B31.1 電力配管コード
- ASTM A53 パイプ、スチール、黒色および溶融めっき、亜鉛めっき、溶接およびシームレスの標準仕様
- TWI (The Welding Institute) - 鋼管曲げ加工に関する技術レポート
