炭素鋼のフィッティング





製品名：炭素鋼パイプと継手、炭素鋼の尻溶接継手、炭素鋼のプレスフィッティング、軟鋼パイプ継手

標準：ASME/ANSI B16.9

学年：WPB; WPC

材料：カーバンスチール（溶接＆シームレス )

表面：黒い絵画、絵画anti -さび油

説明：



炭素鋼肘



炭素鋼ティー



炭素鋼還元剤



炭素鋼フランジ

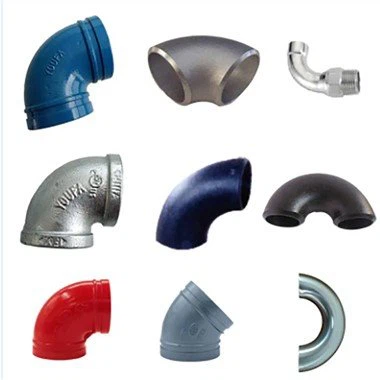

炭素鋼の肘

45度、90度、180度炭素鋼肘

45度の炭素鋼肘

90度炭素鋼肘

180度炭素鋼肘



外径		壁の厚さ（mm）	理論的な重み
			45度	90度	180度
インチ	mm	SCH40	KG	KG	KG
1/2	21.3	2.77	0.04	0.08	0.16
3/4	26.7	2.87	0.05	0.1	0.21
1	33.4	3.38	0.08	0.16	0.3
1 1/4	42.2	3.56	0.13	0.25	0.5
1 1/2	48.3	3.68	0.18	0.38	0.72
2	60.3	3.91	0.38	0.65	1.3
2 1/2	73.0	5.16	0.65	1.29	2.58
3	88.9	5.49	1.02	2.03	4.06
3 1/2	101.6	5.74	1.22	2.45	4.87
4	114.3	6.02	1.93	3.85	7.1
5	141.3	6.55	3.26	6.51	13.6
6	168.3	7.11	6.06	10.1	20.2
8	219.1	8.18	7.96	18.9	21.8
10	273.1	9.27	12.5	25	50
12	323.9	9.53	38.6	66.1	108
14	355.6	9.53	34.1	68.1	136
16	406.4	9.53	44.7	39.3	179
18	457.2	9.53	56.5	113	226
20	508	9.53	70	140	230
22	558.8	9.53	77	170	340
24	609.6	9.53	101	202	404
26	660.4	9.53	119	238	476



炭素鋼ティー



ストレートとリデューサーティー

外径		外径
インチ	mm	インチ	mm
3/4x3/4	26.7x26.7	6x6	168.3x168.3
3/4x1/2	26.7x21.3	6x5	168.3x141.3
1x1	33.4x33.4	8x8	219.1x219.1
1x3/4	33.4x26.7	8x6	219.1x168.3
1 1/4x1 1/4	42.2x42.2	10x8	273x219.1
1 1/4x1	42.2x33.4	10x10	273.1x273.1
1 1/2x1 1/2	48.3x48.3	12x12	323.8x323.8	ストレートティー
1 1/2x1 1/4	48.3*42.2	12x10	323.8x273.1
2x2	60.3ZX60.3	14x14	355.6x355.6
2x1 1/2	60.3x48.3	14x12	355.6x323.8
3x3	88.9x88.9	18x18	457x457
3x2 1/2	88.9x73	18x16	457x406.4
4x4	114.3x114.3	20x20	508x508
4x3	114.3x88.9	20x18	508x457
5x5	141.3x141.3	24x24	610x610
5x4	141.3x114.3	24x20	610x508	還元剤ティー



炭素鋼還元剤



同心および偏心還元剤

外径		外径
インチ	mm	インチ	mm
3/4x1/2	26.7x21.3	5x3	141.3x88.9
1X3/4	33.4X26.7	6x5	168.3x141.3
1x1/2	33.4x21.3	6x4	168.3x114.3
1 1/4x1	42.2x33.4	8x6	219.1x168.3
1 1/4x3/4	42.2x26.7	8x4	219.1x114.3
1 1/2x1 1/4	48.3*42.2	10x8	273.1x219.1
1 1/2x1	48.3x33.4	10x6	273.1x168.3	Con Reducer
2x1 1/2	60.3x48.3	12x10	323.9x273.1
2x1	60.3ZX33.4	12x8	323.9x219.1
2 1/2x2	73x60.3	14x12	355.6x323.8
2 1/2x1 1/2	73x48.3	14x10	355.6x273.1
3x2 1/2	88.9x73	18x16	457x406.4
3x2	88.9x60.3	18x14	457x355.6
4x3	114.3x88.9	20x18	508x457
4x2 1/2	114.3x73	24x20	610x508
5x4	141.3x114.3	24x18	610x457	EOC還元剤



炭素鋼フランジ





溶接ネックフランジ
NP	od	id	厚さ	単位重量	NP	od	id	厚さ	単位重量
インチ	mm	mm	mm	KGS	インチ	mm	mm	mm	KGS
1/2	89	21.3	11.5	0.5	5	254	141.3	24	9.2
3/4	99	26.9	13	0.7	6	279	168.3	25.5	11
1	108	33.7	14.5	1.1	8	343	219.1	29	18.3
1 1/4	117	42.4	16	1.5	10	406	273	30.5	25
1 1/2	127	48.3	17.5	1.8	12	483	323.9	32	39
2	152	60.3	19.5	2.7	14	533	355.6	35	51
2 1/2	178	73	22.5	4.4	16	597	406.4	37	60
3	190	88.9	24	5.2	18	635	457	40	71
3 1/2	216	101.6	24	6.4	20	698	508	43	88
4	229	114.3	24	7.5	24	813	610	48	119



ブラインドフランジ
NP	od	id	厚さ	単位重量	NP	od	id	厚さ	単位重量
インチ	mm	mm	mm	KGS	インチ	mm	mm	mm	KGS
1/2	89	21.3	11.5	0.4	5	254	141.3	24	9
3/4	99	26.9	13	0.7	6	279	168.3	25.5	12
1	108	33.7	16	0.9	8	343	219.1	29	21
1 1/4	117	42.4	16	1.3	10	406	273	30.5	30
1 1/2	127	48.3	17.5	1.6	12	483	323.9	32	45
2	152	60.3	19.5	2.6	14	533	355.6	35	59
2 1/2	178	73	22.5	4.1	16	597	406.4	37	79
3	190	88.9	24	5	18	635	457	40	97
3 1/2	216	101.6	24	6.4	20	698	508	43	124
4	229	114.3	24	7.1	24	813	610	48	188



フランジを滑らせます
NP	od	id	厚さ	単位重量	NP	od	id	厚さ	単位重量
インチ	mm	mm	mm	KGS	インチ	mm	mm	mm	KGS
1/2	89	22.5	11.5	0.4	5	254	144	24	6.3
3/4	99	28	13	0.7	6	279	170.5	25.5	7.5
1	108	34.5	14	0.8	8	343	221.5	29	12.6
1 1/4	117	43.5	16	1.1	10	406	276.5	30.5	18.5
1 1/2	127	49.5	17.5	1.4	12	483	327	32	28
2	152	62	19.5	2.2	14	533	359	35	36
2 1/2	178	73	22.5	3.6	16	597	410.5	37	46
3	190	90.5	24	4.1	18	635	462	40	50
3 1/2	216	103.5	24	5.2	20	698	513	43	64
4	229	116	24	5.6	24	813	616	48	89



ねじれたフランジ
NP	od	id	厚さ	単位重量	NP	od	id	厚さ	単位重量
インチ	mm	mm	mm	KGS	インチ	mm	mm	mm	KGS
1/2	89	21.3	11.5	0.4	5	254	141.3	24	7
3/4	99	26.9	13	0.7	6	279	168.3	25.5	8.4
1	108	33.7	14.5	0.9	8	343	219.1	29	13
1 1/4	117	42.4	16	1.2	10	406	273	30.5	17.8
1 1/2	127	48.3	17.5	1.5	12	483	323.9	32	29.5
2	152	60.3	19.5	2.3	14	533	355.6	35	39
2 1/2	178	76.1	22.5	3.7	16	597	406.4	37	47
3	190	88.9	24	4.2	18	635	457	40	50
3 1/2	216	101.6	24	5.3	20	696	508	43	68
4	229	114.3	24	5.9	24	813	610	48	93
